XXX市道路交通空氣質量監測項目方案

XXX市道路交通空氣質量監測項目方案

?

一、項目背景

1.1道路交通空氣質量污染原因

道路交通污染是大氣污染的主要原因之一。汽車、電車、摩托車等機動車輛在道路上運行時排放廢氣、產生噪聲和振動所造成的環境污染。大、中城市中的主要干道的交通污染最為嚴重。各種機動車排出的廢氣污染大氣環境，造成了環境質量的嚴重下降，可以說霧霾的經久不散最主要原因之一就是各種溫室氣體的排放，道路交通污染加劇了我國大氣污染現象的發生。

產生原因

汽車、電車、摩托車等機動車輛在道路上運行時排放廢氣、產生噪聲和振動所造成的環境污染。大、中城市中的主要干道的交通污染最為嚴重。

污染種類

（1）廢氣污染

汽車、火車、飛機、輪船是當代的主要運輸工具，它們燒煤或石油產生的廢氣也是重要的污染物。特別是城市中的汽車，量大而集中，排放的污染物能直接侵襲人的呼吸器官，對城市的空氣污染很嚴重，成為大城市空氣的主要污染源之一。汽車排放的廢氣主要有一氧化碳、二氧化硫、氮氧化物和碳?xì)浠衔锏?，前三種物質危害性很大，且車輛剎車蹄片和輪胎摩損產生石棉塵、橡膠塵等，都會造成大氣污染。

（2）光化學煙霧

在靜風的條件下，機動車輛排放的碳?xì)浠衔锖偷趸镌陉柟庹丈湎聲l(fā)生光化學反應，產生二次污染物，即形成光化學煙霧。1940年的洛杉磯煙霧，就是由于汽車排放的廢氣在洛杉磯盆地上空積聚不散，經過日光中紫外光的作用，生成臭氧和過氧乙酰硝酸酯等而形成的。光化學煙霧刺激人的眼睛和上呼吸道，可引起眼睛紅腫和喉炎，嚴重時可導致視力下降、哮喘以及其他疾病。機動車輛排放的污染物不僅危害人體健康，而且還會破壞生態平衡,在一些機動車輛擁有量多的國家，已經成為一種公害。

（3）噪聲污染

車輛運行產生的噪聲干擾人們的正常生活。機動車輛的發動機、嗽叭和排氣裝置，以及車輪與路面間的摩擦都會產生噪聲。道路交通噪聲具有聲源流動性大、影響面廣和聲量起伏懸殊的特點。在高速公路上，汽車晝夜高速行駛，交通量又大，產生的噪聲干擾特別嚴重。

噪聲的強度用聲級表示，單位為分貝(dB)。聲級為30～40分貝是比較安靜的正常環境；超過50分貝就會影響睡眠和休息；70分貝以上就會造成心煩意亂，精神緊張，影響工作；在90分貝以上，人們就難以忍受，長期處在這種環境會嚴重影響聽力，導致其他疾病。距離主要干道5米處的交通噪聲，通常高于70分貝，屬于吵鬧范圍。交通噪聲防治主要是控制噪聲源（如給車輛安裝消聲設備）和采取各種隔聲設備。

（4）振動污染

機動車輛由于發動機的運轉，路面造成的顛簸，以及外力作用(如制動)，不斷產生振動。道路交通產生的振動往往同路基、路面結構，道路的平整度，車輛的行駛速度和載重量等直接有關。

1.2政策解讀

根據國家環保部監測數據，目前部分大中城市的霧霾天氣較為嚴重，尤其是在京津冀、長三角、珠三角最為嚴重。監測表明，這些地區每年出現霾的天數在100天以上，個別城市甚至超過200天?？諝馕廴緡?yán)重的深層次原因是我國快速工業化、城鎮化過程中所積累環境問題的顯現，高耗能、高排放、重污染、產能過剩、布局不合理、能源消耗過大和以煤為主的能源結構持續強化，城市機動車保有量的快速增長，污染排放量的大幅增加，建筑工地遍地開花，污染控制力度不夠，主要的大氣污染排放總量遠遠超過了環境容量等多種原因。其中，隨著我國汽車保有量的不斷增加，道路交通空氣質量污染，已經成為影響城市空氣質量幾大重要原因之一。XX市常年首要污染物為SO2、NO2、CO、O3、PM10、PM2.5、TVOC、噪聲等因子，為積極響應相關政策文件，鐵腕治霾，打贏藍天保衛戰，要加大道路交通空氣質量治理的精細化、專業化、常態化管理力度，因此對XX是城市道路交通空氣質量監測不可忽視。

2018年6月27日，國務院印發《打贏藍天保衛戰三年行動計劃》的通知（國發〔2018〕22號），打贏藍天保衛戰，以京津冀及周邊地區、長三角地區、汾渭平原等區域（以下稱重點區域）為重點，持續開展大氣污染防治行動，要求經過3年努力，大幅減少主要大氣污染物排放總量，協同減少溫室氣體排放，進一步明顯降低細顆粒物濃度，明顯減少重污染天數，明顯改善環境空氣質量。為積極響應習近平總書記的生態文明思想，嚴格按照《中共中央國務院關于全面加強生態環境保護堅決打好污染防治攻堅戰的意見》、《國務院關于印發打贏藍天保衛戰三年行動計劃的通知》（國發〔2018〕22號）、《大氣污染防治行動計劃》要求，進一步加強城市道路交通空氣質量監測管控工作。首先，要充分認識城市道路交通空氣質量監測管控的工作重要性。其次，要嚴格落實城市道路交通空氣質量監測管控責任。然后，積極采取城市道路交通空氣質量防污、降污措施。最后，積極推進城市道路交通空氣質量監測管控，切實強化保障措施。



二、項目需求

2.1項目形勢

道路交通空氣質量污染是城市空氣質量污染的主要污染源之一，嚴重影響城市居民的健康和城市生態環境。城市做為人們經濟生活的重要載體，直接影響著社會經濟的發展，而其環境的好壞也直接關系到每個城市居人的生存環境的好壞。在發展的過程中，我國快速的城市化進程造成了許多不良后果，對環境的影響就是其中最為嚴重的一項。由于人口的高度密集，人們在生活中對環境的影響自然也就越大，同時由于工業化的迅猛發展，污染物的肆意排放，導致我國城市空氣質量污染特別嚴重，威脅著人們的身體健康和生活舒適度，每天的空氣質量指示已經成為人們每天必看的一項，人要生存就需要呼吸和空氣，我們要重視城市環境空氣質量，不僅是為自己，也為子孫后代創造一個宜人的居住環境。

本案提供了一種對道路交通空氣質量實時監測的解決方法，即建設道路空氣質量監測產品（β射線法揚塵在線監測儀、微型環境空氣質量監測系統、車載式微型空氣質量在線監測儀）和道路空氣質量監測平臺。

2.2需求分析

國家相繼出臺有關城市環境空氣質量方面的政策措施，力求對生態環境做到嚴格監管，有效治理。且人們也越來越重視環境的優良度，已不再滿足于生活舒適，而是對生活的品質有了更高的要求，即“重生態、重環?！薄Ｒ虼朔e極控制城市道路交通污染成為了我們必須進行的一項工作，依照《中華人民共和國大氣污染防治法》要求，加強對道路環境空氣質量管控，保持道路環境良好，在重要路段增加搭建道路空氣質量監測產品，實時關注城市道路空氣質量，加強道路污染管理，抓好污染源污染，做到提前預測及時追蹤，在根本上治理道路空氣質量污染問題。

通過“平臺+終端產品（固定式與移動式相結合）”的聯合使用，實現城市道路空氣質量數據實時、連續在線監控，項目的全面實施，可將XX市范圍內重點區域納入監管范圍，真正實現有效管理和標準化防治。因此根據項目需求可知，本項目在建設過程中需包含以下內容：

• 在XXX市部分交通干道建設固定式在線監測產品。
• 在重點區域應用移動式在線監測車進行走航監測，實現盲區死角的覆蓋以及應急監測。

（3）構建道路空氣質量監測平臺。實時接收、存儲、處理各道路監測點位上傳的數據信息，并通過算法模型進行分析展示，包括但不限于圖表形式的實時數據顯示、預警提示等。綜合展示顆粒物、氣體、氣象等參數的數據信息，并以圖表方式展示指定時間段內顆粒物的源解析平均結果、污染源類貢獻值以及分擔率時序變化，滿足數據積累條件后的溯源服務。



三、項目設計

3.1項目概述

長期以來，由于對道路空氣質量環境的監管無法做到實時有效，導致道路交通空氣質量污染嚴重。我們提供了一種可以24小時實時監測、具有視頻抓拍且存儲功能的解決方案，即自主研發生產的道路空氣質量監測平臺搭配終端監測儀器：β射線法顆粒物監測儀、微型環境空氣質量監測儀和車載式微型空氣質量在線監測儀。固定式監測產品可將XX市道路交通部分干道污染區域進行監管，同時搭配移動式監測產品實現盲區死角的覆蓋以及應急監測，并通過遠程數據檢測系統將數據搜集、匯總、分析上傳至系統平臺，對管理者進行數據可視化展示。且儀器是多維一體化設備，我們不僅對道路交通空氣質量主要污染物做監管，同時還可以對大氣壓、風速、風向、溫度、濕度等多個參數進行測量，真正實現有效監測管理和標準化執法。

3.2設計依據

• 道路環境監測產品的建設將嚴格按照國家及地方規范展開，產品也將嚴格按相關規范要求進行生產、檢測出廠，以保證產品符合國家、地方及相關行業的應用要求。

3.3設計原則

在本次道路交通空氣質量污染監測方案設計中，我們主要遵從以下幾個原則：

（1）系統可靠性。

在系統設計、設備生產、調試等環節都嚴格執行國家、行業的有關標準和環保部門相關要求，在設計初期從技術角度保證設備的可靠運行。

（2）系統穩定性。

所有產品均為成熟穩定的產品，在配置成功的情況下能夠?qū)崿F(xiàn)無人值守，且能長時間穩定的工作。以可靠成熟的軟件產品為基礎，結合具體需求進行配置、定制和二次開發的方式進行實施，系統各環節具備故障分析與恢復和容錯的能力，降低風險，以保證項目穩定實施。系統支持多個客戶端（包括移動端和PC端）同時瀏覽、編輯、推送、上傳等與數據庫的交互式操作；當意外事件發生時，能通過快速的應急處理，實現故障修復，保證數據的完整，避免了重要數據的丟失。

（3）系統擴展開放性。

在初步設計時，就考慮未來良好的擴展性，以降低未來擴展的成本，使系統具有良好的可持續發展性。支持各子系統互連機制，系統可提供二次開發接口，與其它系統、產品進行集成。

（4）系統安全高效性。

系統的程序或文件有能力阻止未授權的使用、訪問、篡改，或者毀壞的安全防衛級別，同時系統能輕松完成海量存儲的艱巨任務，讓數據存儲更高效、更安全。

（5）系統易操作性及實用性。

系統的操作簡單快捷、環節少，以保證不同文化層次的操作者能夠熟練操作。系統有非常強的容錯操作能力，使得在各種可能發生的誤操作下，不引起系統的混亂。



四、系統介紹

4.1系統概述

道路交通空氣質量監測系統是一個物聯網系統，主要由：感知層、傳輸層、應用層三部分組成。

• 感知層：β射線法揚塵在線監測儀、微型環境空氣質量在線監測系統和車載式微型空氣質量在線監測儀，可以對顆粒物濃度（5、PM10）、SO2、NO2、O3、CO、噪聲和氣象參數等進行連續自動在線監測。
• 傳輸層：主要指專用傳輸網絡，通常采用有線、無線、5/4/3/2G 等方式傳輸各種監測數據。
• 應用層：主要指監控中心，面向不同的客戶端系統，在線監測信息監控管理平臺可支持各種終端平臺通過公網訪問，實現基于 Web 端的污染源實時數據在線監測、現場圖像和視頻的監控、污染數據超標報警，以及面向不同管理層的各種管理與統計分析。

4.2系統架構

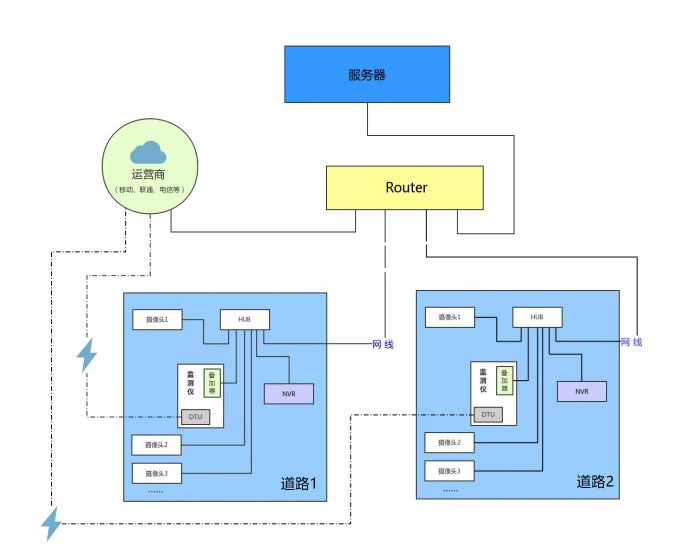

道路交通空氣質量監測系統可以將兩個及以上的道路段區域進行連接，多方位監控，并通過無線路由器將數據上傳到一個服務器，方便運營商的操作與管理。下圖為系統的網絡拓?fù)浼軜?gòu)圖。

HUB：集線器。“HUB”是“中心”的意思，集線器的主要功能是對接收到的信號進行再生整形放大，以擴大網絡的傳輸距離，同時把所有節點集中在以它為中心的節點上。

NVR：網絡硬盤錄像機（Network Video Recorder）。NVR 最主要的功能是通過網絡接收IPC(網絡攝像機)設備傳輸?shù)臄?shù)字視頻碼流，并進行存儲、管理，從而實現網絡化帶來的分布式架構優勢。簡單來說，通過 NVR可以同時觀看、瀏覽、回放、管理、存儲多個網絡攝像機。擺脫了電腦硬件的牽絆，再也不用面臨安裝軟件的繁瑣。

DTU ：數據傳輸單元 (Data Transfer unit)。是專門用于將串口數據轉換為IP 數據或?qū)?IP 數據轉換為串口數據通過無線通信網絡進行傳送的無線終端設備。

Router：路由器，又稱網關設備（Gateway）。是用于連接多個邏輯上分開的網絡，所謂邏輯網絡是代表一個單獨的網絡或者一個子網。當數據從一個子網傳輸?shù)搅硪粋€(gè)子網時，可通過路由器的路由功能來完成。因此，路由器具有判斷網絡地址和選擇 IP 路徑的功能，它能在多網絡互聯環境中，建立靈活的連接，可用完全不同的數據分組和介質訪問方法連接各種子網，路由器只接受源站或其他路由器的信息，屬網絡層的一種互聯設備。

4.3系統優勢

系統基于對城市道路交通空氣質量污染監控管理的需求而設計，系統優勢主要體現在以下幾點：

（1）監測終端系統可以監測顆粒物濃度（PM2.5、PM10）、SO2、NO2、O3、CO、噪聲和氣象參數等多個環境參數。

（2）24 小時在線連續監測，全天候提供各路段的空氣質量數據、圖像、視頻記錄。

（3）超過報警值時能自動啟動監控設備，進行視頻抓拍記錄，具有多參數、實時性、智能化等特性。

（4）通過傳感網、無線網、因特網這三大網絡傳輸數據，快速便捷地更新實時監測數據。

（5）基于云計算的數據中心平臺匯集了不同區域、不同時段的監測數據、視頻記錄，具有海量存儲空間。

（6）系統可進行多維度、多時空的數據統計分析，便于管理部門有序開展工作，同時也為建立道路交通空氣質量污染控制標準積累數據，以推動對空氣污染的長效管理。



五、云平臺介紹

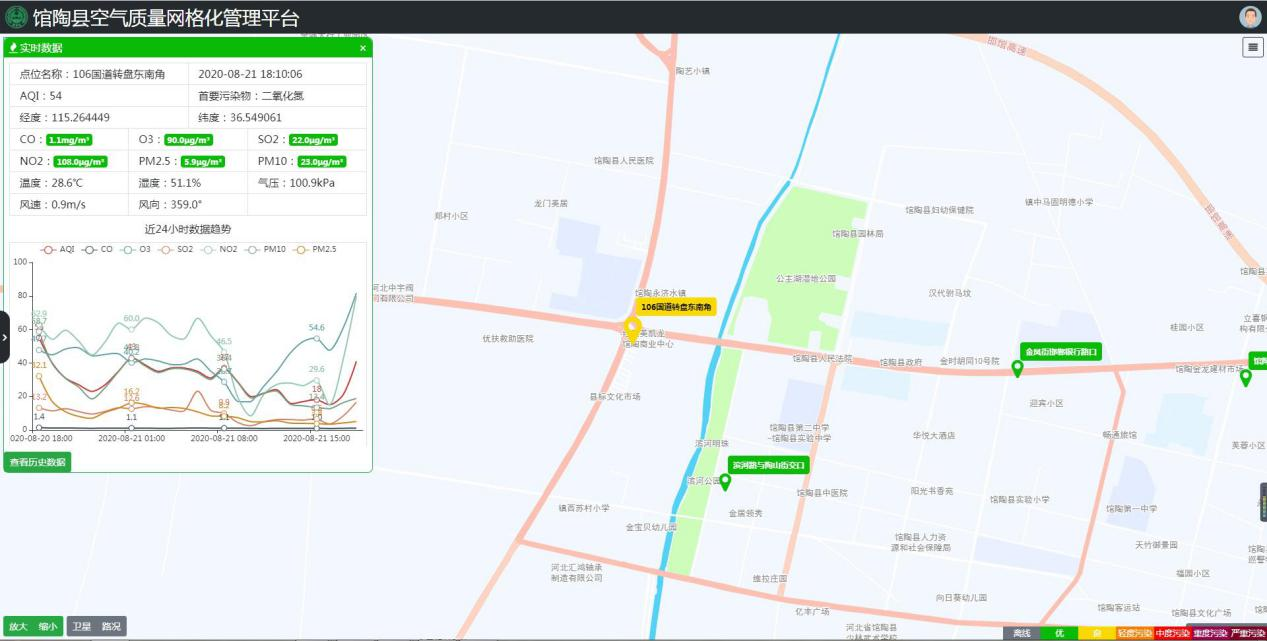

道路空氣質量監測系統是結合市道路交通、經濟人口等現狀，通過科學合理地規劃環境質量監測產品，配合地理信息系統、數據算法專題等技術，將傳統的靜態記錄以多樣化的地圖形式展現給用戶，實現了數據可視化，展示多樣化。最終實現精確測量、精準預測、精密溯源、精妙控制，使得環境主管部門對道路交通環境要素的管理變得直觀、簡單和輕松。

軟件平臺具有良好的總體架構設計，系統功能模塊齊全完整，整個軟件平臺采用B/S架構，基于Web-GIS數據可視化平臺將監測數據匯入可視化平臺，結合GIS的應用，以業務信息和環境信息的空間化、可視化為目的，對監控因子、監控?cái)?shù)據進行立體、可視化展示，真正實現環境管理的全方位監管，界面友好，易操作。

?

六、硬件設備

6.1 β射線法揚塵在線監測儀

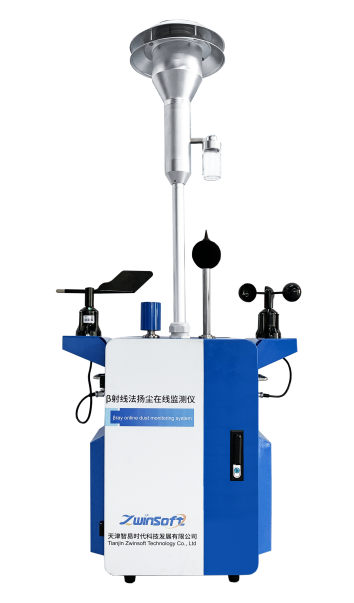

天津智易時代提供的ZWIN-YCB06β射線法揚塵在線監測儀是采用β射線吸收原理通過測量大氣顆粒物吸附放射量來測定顆粒物的濃度，可以實時監測環境大氣中PM2.5/PM10/TSP顆粒物的濃度水平及噪聲強度，并執行中華人民共和國環境保護標準(HJ653/655)。顆粒物濃度監測儀是專門為環境空氣中顆粒物的監測而設計，由微電腦系統進行監控和數據管理，可自動連續監測，數據準確，產品質量高，對環境監測實現數字化信息管理。主要應用于大氣質量監測網絡、移動監測站、長期背景環境研究、工礦企業、科研院所等領域。

β射線法揚塵在線監測儀由三個基本的部件組成:儀器主機，切割頭，以及采樣系統。每一部件都單獨安裝,便于拆卸和更換。

各部分功能介紹：

（1）儀器主機

儀器主機面板有顯示和按鍵，實現人機交換功能。內部集成有采樣系統，機械傳動控制，信號檢測與數據處理、數據傳輸系統等。

（2）切割器

切割器是根據空氣動力學原理設計的，用于分離不同直徑的顆粒物（PM10和PM2.5），切割器切割效率的有效流量16.7L/min。

（3）采樣系統

采樣系統主要有采樣管路、動態加熱系統（DHS）和氣泵組成。氣泵使用的是刮板式大氣流量采樣真空泵，它具有自潤滑、無油污染、負載能力強等優點。



6.2 微型空氣質量監測儀

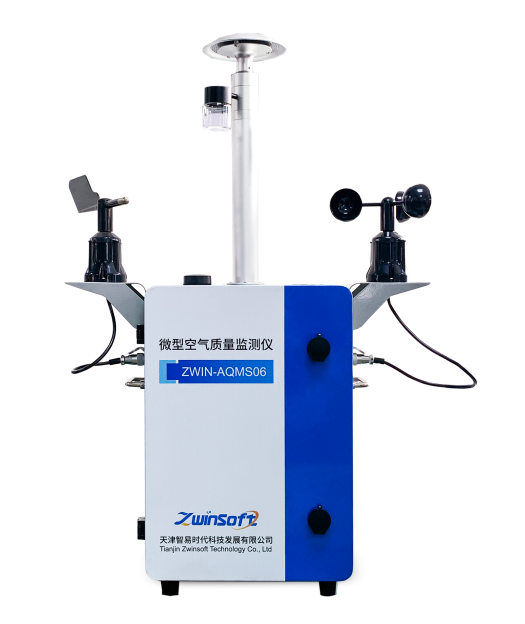

ZWIN-AQMS06微型空氣質量監測儀是一款用于提供室外空氣污染物實時、準確檢測經濟型產品，以“測-控”為核心，采用泵吸式采樣方式，分別利用電化學法原理的氣體傳感器與激光散射法原理的顆粒物傳感器對 SO2、NO2、CO、O3、PM2.5、PM10 等被監測物質進行實時監測，同時系統集成氣象模塊對監測環境中的溫度、濕度、風速、風向等氣象參數進行同步監控現場實時環境，還可拓展PID檢測原理的TVOC傳感器，設備可以給網格化平臺提供強大的數據基礎，而且能根據現場進行校，確保其具有最佳的可追溯性。

本產品是一套產品結構緊湊，集成氣體（SO2、NO2、CO、O3、TVOC）、氣象（風速、風向、溫度、濕度）及顆粒物（PM2.5、PM10）等多種分析監測模塊，同時顯示多項數值的濃度值。內置大容量的數據存儲單元可實現海量數據的存儲；監測數據可通過有線或無線傳輸方式，可實現系統遠程控制，自動發送到中心系統平臺，還可實現云端自校準。



6.3?車載式微型空氣質量在線監測儀

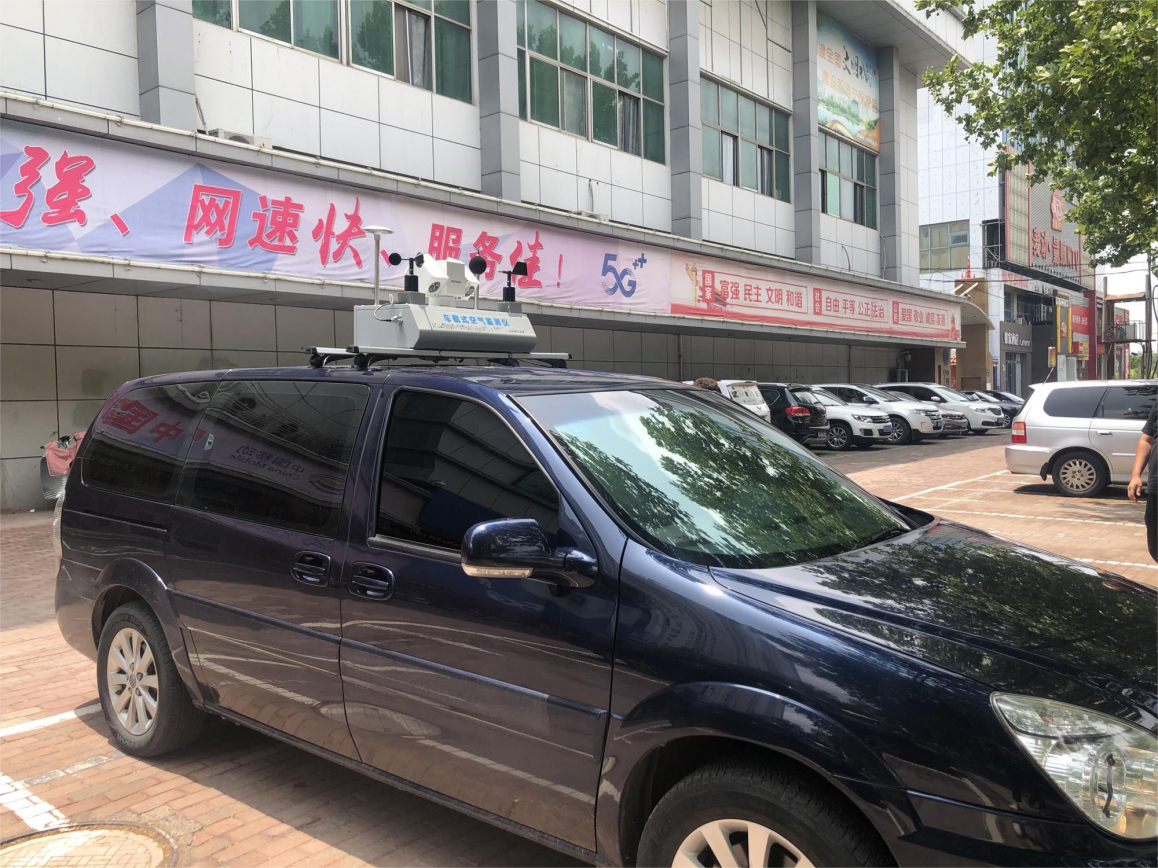

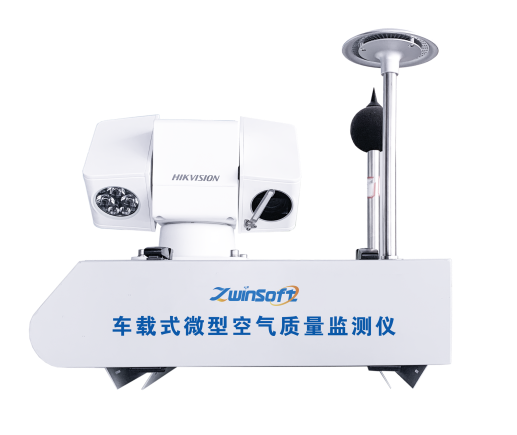

車載式微型空氣質量在線監測儀是一款用于搭載汽車監測污染物實時準確數據的產品，集成“四氣兩塵”(S02、NO2、CO、03、PM2.5、PM10)及氣象(溫度、濕度、風速、風向)噪聲傳感器，搭載視頻監控設備，結合無線通訊技術，通過車載地圖及GPS 實時定位系統把監測數值及視頻監控匯集到“云平臺”,視頻監控疊加現場實時監測數據，為環境監測提供大數據和決策。

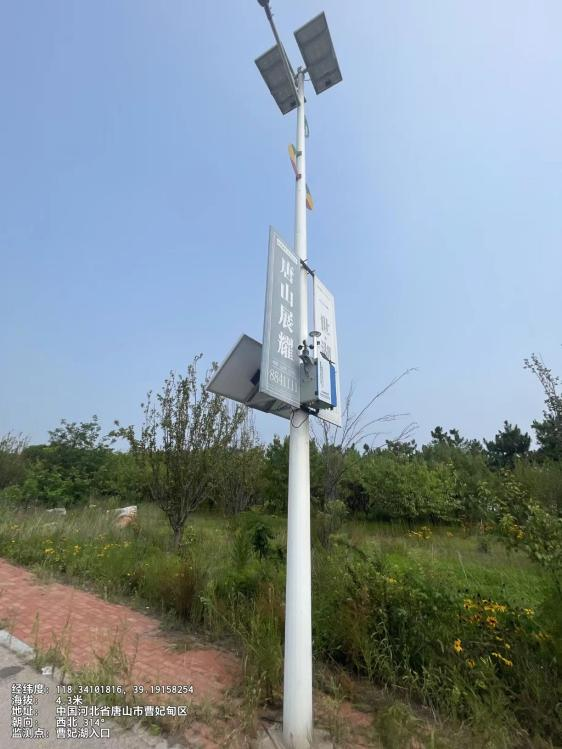

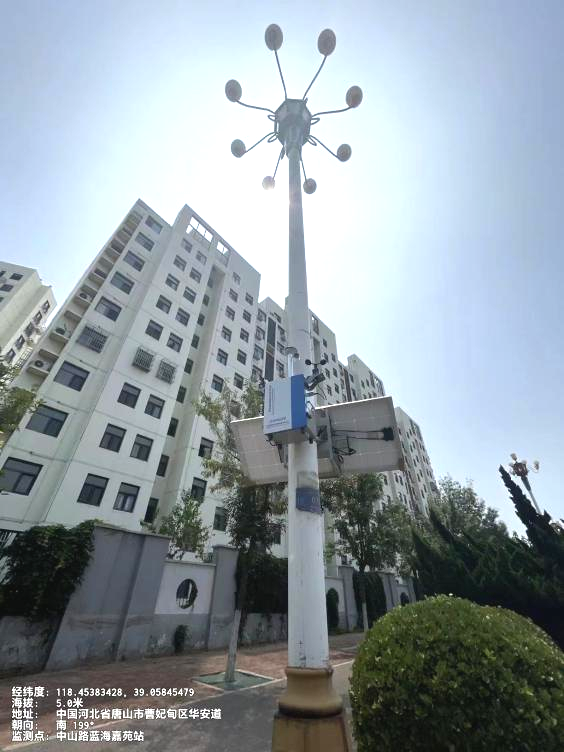

六、項目案例
